微型电磁振动给料机的用途与特点

微型电磁振动给料机广泛应用于轻工、化工、粮食加工、商业等行业，用于粉状、颗粒状物料的给料、配料及定量自动包装等生产流程中，并可实现集中控制和自动控制。与其它形式给料机相，具有体积小、重量轻、结构简单、耗电省、可无级调节给料量等特点。该机配套控制箱可实现手动、自动调节。微型给料机为座式结构，工作时只需放置在工作台上即可。另可在给料槽内增加一～二层筛网，成为小型振动筛分设备。



型    号	GZV1	GZV2	GZV3	GZV4	GZV5	GZV6
生产能力（t/h）	0.1	0.5	1	2	4	6
双振幅（mm）	1.5
振动频率（r/min）	3000
供电电压（V）	220
有功功率（W）	5	8	20	25	30	50
重量（kg）	4	7	12	18	27	45

　　注：生产能力按物料容重1.6t/m3计算。
如输送粉状物料则输送能力有所下降，选型时请注意。选型时可适当放宽槽宽或选较大型号的给料机。

外形尺寸

微型电磁振动给料机的技术参数

型  号	B	B1	B2	B3	L	L1	L2	H	H1	H2
GZV1	40	60	50	80	200	273	95	20	155	120
GZV2	60	80	50	80	300	374	95	30	168	120
GZV3	80	110	60	100	400	480	224	40	222	160
GZV4	100	130	70	120	500	568	310	50	256	190
GZV5	120	150	70	120	550	630	310	60	295	190
GZV6	200	240	120	180	600	760	440	70	300	220

　　注：给料机槽体外形及尺寸可根据具体工艺要求非标设计制作成封闭型或其它形式，中间加层筛网则可改为小型振动筛。

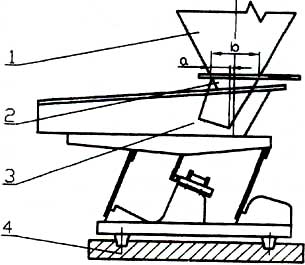

料仓溜咀配置示意

电磁振动给料机的振幅和给料量受料仓仓压影响较大，设计料仓时应尽量减少仓压，使溜咀后侧板承受一定的仓压，并设置斜溜沮及下料闸门。如图，一般a=1/4b。溜咀四周应与给料槽留有一定的间隙，一般5～10mm，以免产生噪音及影响振动。

一号彩票1、料仓 2、闸门 3、给料机 4、底座
