GF型叶轮给料机简介
GF型叶轮给料机是火力发电厂储仓式制粉系统供给锅炉燃料的主要设备，用它把煤粉连续、均匀地送入一次风管，吹进锅炉燃烧。靠它调节给粉量来控制锅炉温度和压力，从而保证要求的锅炉出力。
一号彩票叶轮给料机的出力是按一定的容积比重确定的。因此，对于建材、冶金、化工、民用等部分的制粉系统，也要根据技术性能广为选用。
技术参数
| GF-1.5 | GF-3 | GF-6 | GF-9 | GF-12 | GF-15 | |||
额定出力（t/h） | 0.5-1.5 | 1-3 | 2-6 | 3-9 | 4-12 | 5-15 | |||
设计选用煤比重（t/m3） | 0.65 | ||||||||
叶轮直径（mm） | Φ313 | Φ386 | |||||||
叶轮齿数（齿） | 12 | ||||||||
额定主轴转数（r.p.m） | 9-40 | 21-81 | 21-81 | ||||||
传动比（i） | 1:27 | 1:13.5 | 1:13.5 | ||||||
外形尺寸（mm） | 807×984×1158 | 989×1213×1340 | |||||||
总重（不计电机）（kg） | 354 | 480 | |||||||
配套电动机技术数据：
名 称 | 电磁调速异步电动机 |
型 号 一号彩票功 率（kw） 转 数（rpm） 电 压（V） 重 量（kg） | JZTy-31-4 2.2 120-1200 220/380 140 |
工作原理
叶轮给料机是一种定量给粉设备,给粉量的调节是靠改变电磁调速异步电动机的转数来达到的。变速系统是由一级蜗轮与蜗杆付构成的。如图1所示：当变速时由蜗杆付通过安装在同一主轴上的刮板，供给叶轮和测量叶轮带着煤粉在供给叶轮壳内转180°到供给叶轮壳缺口处，落到测量叶轮内的齿槽，测量叶轮再转180°又把煤粉带到下部体内的缺口处煤粉即落入出粉管中，按此过程就达到连续、均匀给粉和防止停机时煤粉自流的目的。

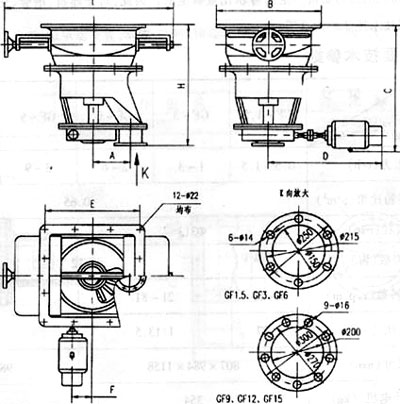

外形尺寸
型 号 | 出力（t/h） | A | B | C | D | E | F | L | H |
GF-1.5 | 0.5-1.5 | 235 | 569×560 | 807 | 878 | 510(170×3) | 92.5 | 984 | 687 |
GF-3 | 1-3 | ||||||||
GF-6 | 2-6 | ||||||||
GF-9 | 3-9 | 278 | 670×670 | 989 | 612(204×3) | 1340 | 939 | ||
GF-12 | 4-12 | ||||||||
GF-15 | 5-15 |
订货须知
1.本机配套供应JZTy-31-4型交流电磁调速异步电动机。对控制设备的配套数量和类型，需在订合同时商定。2.本机也适用于ZT2-52型直流电动机，需用时，可另行商定。
